PENGKABELAN

Kabel Unshielded Twisted Pair (UTP)

  Kabel Unshielded Twisted Pair (UTP) merupakan sepasang kabel yang di-twist/dililit satu sama lain dengan tujuan untuk mengurangi interferensi listrik yang dapat terdiri dari dua, empat atau lebih pasangan kabel (umumnya yang dipakai dalam jaringan komputer terdiri dari 4 pasang kabel / 8kabel). UTP dapat mempunyai transfer rate 10 Mbps sampai dengan100 Mbps tetapi mempunyai jarak yang pendek yaitu maximum 100m. Terdapat 5 kategori kabel UTP :
 1. Category (CAT) 1 Digunakan untuk telekomunikasi telepon dan tidak sesuai untuk transmisi data.
 2. Category (CAT) 2 Jenis UTP ini dapat melakukan transmisi data sampai kecepatan 4 Mbps.
 3. Category (CAT) 3 Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 10 Mbps.
 4. Category (CAT) 4 Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 16 Mbps.
 5. Category (CAT) 5 Merupakan jenis yang paling popular dipakai dalam jaringan komputer di dunia pada saat ini. Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 100 Mbps.


Alat dan bahan
Connector RJ45

 berikut ini adalah connector RJ45, dalam urutan pemasangan kabel dapat dilihat urutannya sebagai berikut :

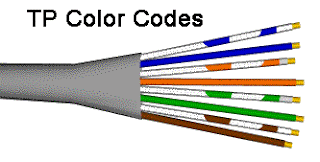

Kabel UTP standar ; adalah kabel UTP standar yang digunakan dalam jaringan LAN. Terdiri dari 8 warna yaitu :

Oranye Putih
Oranye
Hijau Putih
Biru
Biru Putih
Hijau
Coklat Putih
Coklat


Crimping tools ; Alat yang mirip tang yang digunakan untuk men-crimp kabel UTP pada RJ45


Menyiapkan Perangkat Penghubung
Untuk menghubungkan perangkat :
- PC to PC
- Hub to Hub
- Switch to Switch
- PC to Router
- Router to Access Point
maka digunakan koneksi kabel straight. Untuk pemasangan kabel straight adalah sbb :

URUTAN WARNA KABEL STRAIGHT

Connector 1 Connector 2
1 Oranye Putih 1 Oranye Putih
2 Oranye 2 Oranye
3 Hijau Putih 3 Hijau Putih
4 Biru 4 Biru
5 Biru Putih 5 Biru Putih
6 Hijau 6 Hijau
7 Coklat Putih 7 Coklat Putih
8 Coklat 8 Coklat



Menghubungkan 2 komputer langsung tanpa menggunakan hub atau switch dapat dengan mudah dilakukan dengan menyiapkan kabel UTP yang di pasang Connector RJ45 dengan susunan kabel cross, yang merupakan lawan dari kabel straight-through.Untuk kabel Cross pemasangannya adalah sbb:

URUTAN WARNA KABEL CROSSOVER

Connector 1 Connector 2
1 Oranye Putih 1 Hijau Putih
2 Oranye 2 Hijau
3 Hijau Putih 3 Oranye putih
4 Biru 4 Biru
5 Biru Putih 5 Biru Putih
6 Hijau 6 Oranye
7 Coklat Putih 7 Coklat Putih
8 Coklat 8 Coklat
